Стандартен преглед

Тъй като 1163 еАвстралийски стандарткоито определят изискванията заСтудени заварени конструкционни стоманени кухи секции, обикновено се използва в строителството, инженерното и промишленото приложения. Стандартът обхваща различни степени, включителноC250, C250L0, C350, C350L0, C450 и C450L0, които се различават вякост на добив, якост на опън и влияние върху свойствата на здравина. Тези тръби се произвеждат чрезСтудено образуване и заваряване на електрическо съпротивление (ERW), Осигуряване на висока якост и издръжливост за структурни и механични приложения. Този стандарт гарантира спазването на допустимите отклонения, механичните свойства и протоколите за тестване, което прави 1163 тръби, подходящи за широк спектър от приложения за носене на товари.

Материални степени

ОценкитеC250, C250L0, C350, C350L0, C450 и C450L0обозначават различни силни страни на добива и влияят на здравината:

"AS / NZS 1163"Брой на този стандарт.
"C"означаваСтудено оформен.
Theномер (250, 350, 450)УказваМинимална якост на добив (MPA).
"L0"суфикс означава, че стоманата ене тествано от въздействие(стандартна степен), докато"L0" отсъствиепредполага тестване на въздействието може да се наложи за приложения с ниска температура.

L=Гарантирано въздействие свойства на материала
0=Тест за въздействие с ниска температура при 0 градус.

Химичен състав

Съгласно стандарта AS1163,методи за вземане на пробиза химически анализ трябва да е вВ съответствие с ISO 14284. As/nzs 1050.1 стандартили други процедури, които постигат същите или по -добри, трябва да се използват степен на точност, за даОпределете химичния състав. Това е така, защото е важно да имате надеждна информация за химичния състав, за да се вземат решения за безопасността и качеството на продукта.

Степен	Химически състав (анализ на отлив или продукт)% макс.
Степен	C	Si	Mn	P	S	Cr	Mo	AL (Забележка 3)	Ti	Микро - легиращи елементи	CE (бележка 4)
C250,C250L0	0.12	0.05	0.5	0.03	0.03	0.15	0.1	0.1	0.04	0,03 (бележка 5)	0.25
C350,C350L0	0.2	0.45	1.6	0.03	0.03	0.3	0.1	0.1	0.04	0.15 (Забележка 6)	0.43
C450,C450L0	0.2	0.45	1.7	0.03	0.03	0.5	0.35	0.1	0.04	0.15 (Забележка 6)	0.43
Бележки: 1 Използването на техники за производство на модификация на сулфид за тези степени е разрешено. 2 Следните елементи могат да присъстват до посочените граници: (а) Мед 0,25%. (б) Никел 0,25%. 3 посочени ограничения са за разтворими или общ алуминий. 4 въглероден еквивалент (CE) се изчислява от следното уравнение: 5 се отнася само за ниобий и ванадий. Въпреки това, ниобият по -голям от 0,010% не е разрешен. 6 важи само за ниобий, ванадий и титан. Въпреки това, ванадий по -голям от 0,10% не е разрешен.

Механични свойства

Тестовете за опън, тестовете за въздействие и тестовете за изравняване са много важниПри измерване на механичните свойства на AS1163 материали. Тези тестове помагат да се определи способността на материала да се противопоставя на силите, които могат да доведат до счупване или деформиране. Тестът на опън измерва способността на материала да издържи на дърпане на сили, докато тестът за въздействие измерва съпротивата му срещу разбиването на силите. Междувременно тестът за изравняване оценява способността на материала да се противопоставя на смазващите сили. Чрез оценка на резултатите от тези тестове инженерите могат да гарантират, че тези материали ще могат да се представят по предназначение в различни приложения.
За да се осигурят точни резултати, е важно да се спазват посочените указанияпрез AS 1391. Този стандарт указва скоростта на напрежение, която трябва да се използва при приближаване на якостта на добив, както и границите за конвенционалната скорост на напрежение. В допълнение, тестът за въздействие, посочен вКато 1544.2трябва да се извършва на всеки отТри тестови парчета, приготвени от всяка проба. Тези тестове са от съществено значение за осигуряване на безопасността и качеството на материалите.

Оценка	Минимална якост на добив MPA	Минимална якост на опън MPA	Минимално удължение като част от дължината на габаритите от 5,65√s. (Виж бележка)%
			Кръгови кухи секции d0 / t			Правоъгълни кухи участъци b / t, d / t
			По -малко или равни на 15	>15 по -малко или равни на 30	>30	По -малко или равни на 15	>15 по -малко или равни на 30	>30
C250,C250L0	250	320	18	20	22	14	16	18
C350,C350L0	350	430	16	18	20	12	14	16
C450,C450L0	450	500	12	14	16	10	12	14
ЗАБЕЛЕЖКА: Тези ограничения се прилагат за лицето, от което се взема теста за опън. Тоест, за RHS, използването на съотношение b / t или d / t зависи от това, от което е изрязан тестовият образец. За SHS има само едно съотношение (като B=D).

Charpy V - Изисквания за тест за въздействие на Notch
Оценка	Тестова температура степен	Минимална погълната енергия, J
		Размер на тестовото парче
		10 mm x10 mm		10 mm x 7,5 mm		10mmx5mm
		Средно 3 теста	Индивидуален тест	Средно 3 теста	Индивидуален тест	Средно 3 теста	Индивидуален тест
C250L0, C350L0, C450L0	0	27	20	22	16	18	13

TheCharpy v-nott тест за въздействиесе изпълнява наКато 1163 стоманени тръбиза оценка на технитездравина и устойчивост на чуплива фрактура, особено вниска температурна или високо напрежение среда.

Основни причини за тестване:

Безопасност на материала- гарантира, че стоманата може да абсорбира енергия без внезапна повреда (важна в сеизмичните зони или студен климат).

Структурна цялост- Проверява пластичността при ударни натоварвания (напр., Мостове, минно оборудване, офшорни конструкции).

Спазване на оценката-тръби с по-висок клас (напр.,C350L0 срещу C350) може да изисква тестване на въздействието, ако се използва при под-нулеви условия.

Заваряване и изработка- Потвърждава заваръчните зони, а основният метал поддържа здравина след формирането.

Кога се изисква тестване?

Не-"L0" степени(напр. C350, C450) може да се нуждае от тестване, ако е посочено заУслуга с ниска температура(напр. По -долу0 градуса).

"L0" степени(напр. C350L0) сане тествано от въздействиеи трябва да се използва само вУмерена среда.

cold formed rectangular hollow section

Размери и допустими отклонения

TheРазмери и допустими отклоненияРаздел наКато 1163Гарантира, че студени заварени стоманени тръби (CHS, RHS, SHS) отговарят на точните геометрични изисквания за структурна надеждност и съвместимост в приложенията за строителство и инженерство. По -долу е подробна разбивка на ключовите спецификации:

Форма и маса

Характерно	Кръгови кухи секции	Квадратни и правоъгълни кухи секции
Външни размери (Do, D и B)	± 1%, с минимум ± 0,5 mm и максимум ± 10 mm	± 1%, с минимум ± 0,5 mm
Дебелина (t)	For do ≤406.4 mm :±10% For do >406,4 mm: ± 10% с макс. ± 2 mm	±10%
Извън - от - закръгленост (O)	± 2% за кухите участъци с диаметър към коефициент на дебелина, не надвишаващ 100 (виж бележка 1)	–
Вдлъбнатина / изпъкналост (виж бележка 2)	–	Макс .0,8% или 0,5 mm, което от двете е по -голямо
Скуп на страни	–	90 градуса ± 1 градус
Външен профил на ъгъла	–	Вижте таблица 5
Twist (v)	–	2 mm +0.5 mm / m дължина
Права (виж бележка 3)	0,20% от общата дължина	0,15% от общата дължина
Бележки: 1 Когато коефициентът на диаметър и дебелина надвишава 100, толерантността върху - на - закръглеността става обект на съгласие между производителя и купувача. 2 Толерантността към изпъкналостта и вдлъбнатината не зависи от толерантността върху външните размери. 3 Толерантността към правото се прилага за правоприемството във всяка една равнина.

Дължина

Вид дължина	Обхват mm	Толерантност
Случайна дължина	4000 до 16000 с обхват 2000 на артикул за поръчка	10% от доставените секции могат да бъдат под минималния за подредения диапазон, но не по -малко от 75% от минимума
Дължина на мелницата (или „неуточнена“)	Всички	+100 mm -0
Дължина на прецизността	<6000	+5 mm -0
	По -голям или равен на 6000 по -малко или равен на 10000	+15 mm -0
	>10000	+5 mm +1 mm / m -0
Забележка: Запитването и поръчката показват необходимата дължина и диапазона на дължина или дължина, според случая. Като алтернатива, отклоненията към дължината се определят в момента на реда.

Както гарантират размерите на 1163Сменяемост, структурна цялост и лекота на производство. Инженерите трябва да проверяват допустимите отклонения, когато посочват тръби за критични приложения (например, добив, мостове).

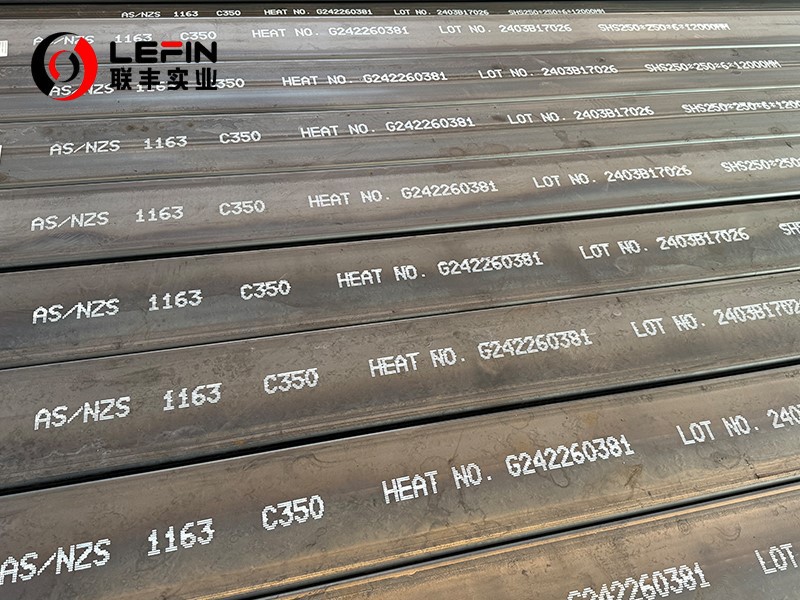

AS1163 STEEL PIPE

Основни предимства и приложения

Предимства:

Високо съотношение сила към тегло: Студено оформената конструкция осигурява отлична конструктивна якост (якост на добив:250–450 MPa), докато остават леки.
Размерена точност: Строги допустими отклонения задиаметър, дебелина на стената и праваОсигурете лесно изработка и съвместимост в сглобките.
Издръжливост и устойчивост на корозия: Наличен впоцинковани или боядисани облицовкиза тежки среди (напр. Миньор, крайбрежни райони).
Рентабилно производство: Заваряването с електрическо съпротивление (ERW) позволява ефективно производство, намалявайки разходите в сравнение с безпроблемните алтернативи.
Универсалност: Подходящ застатични и динамични товари, с опции за тествани от въздействието степени (напр. C350, C450) в приложения с ниска температура.

Общи приложения:

Строителство:Строителни рамки, покривни ферми, колони, парапети.
Инфраструктура:Мостове, табели, осветителни стълбове, опора на тръбопровода.
Минно дело иИндустриал:Конвейерни системи, охрана на машини, хидравлични тръби.
Транспорт:Компоненти на шасито, рамки на ремаркета.
Комунални услуги:Разпределение на вода/газ, електрически тръбопроводи.

Резюме

Тъй като 1163 стоманени кухи секции осигуряват цялостно решение за структурни приложения в множество индустрии. Стандартът предлага диапазон от степени (C250-C450), които да отговарят на различни изисквания за сила, с прецизни размерени допустими отклонения, осигуряващи съвместимост в строителните проекти. Процесът на производство на студено формиране на ERW осигурява рентабилно производство, като същевременно поддържа висококачествени стандарти. Включването както на стандартни (L0), така и на оценките за тестване на въздействието прави тези тръби многостранни за различни условия на околната среда. Със строгия контрол на качеството и протоколите за тестване, тъй като 1163 кухи секции са широко признати в Австралия и в международен план за тяхната надеждност в структурните приложения, предлагащи на инженерите надежден избор за носещи компоненти в сгради, инфраструктура и индустриални настройки.
